Abbruch-Sortiergreifer

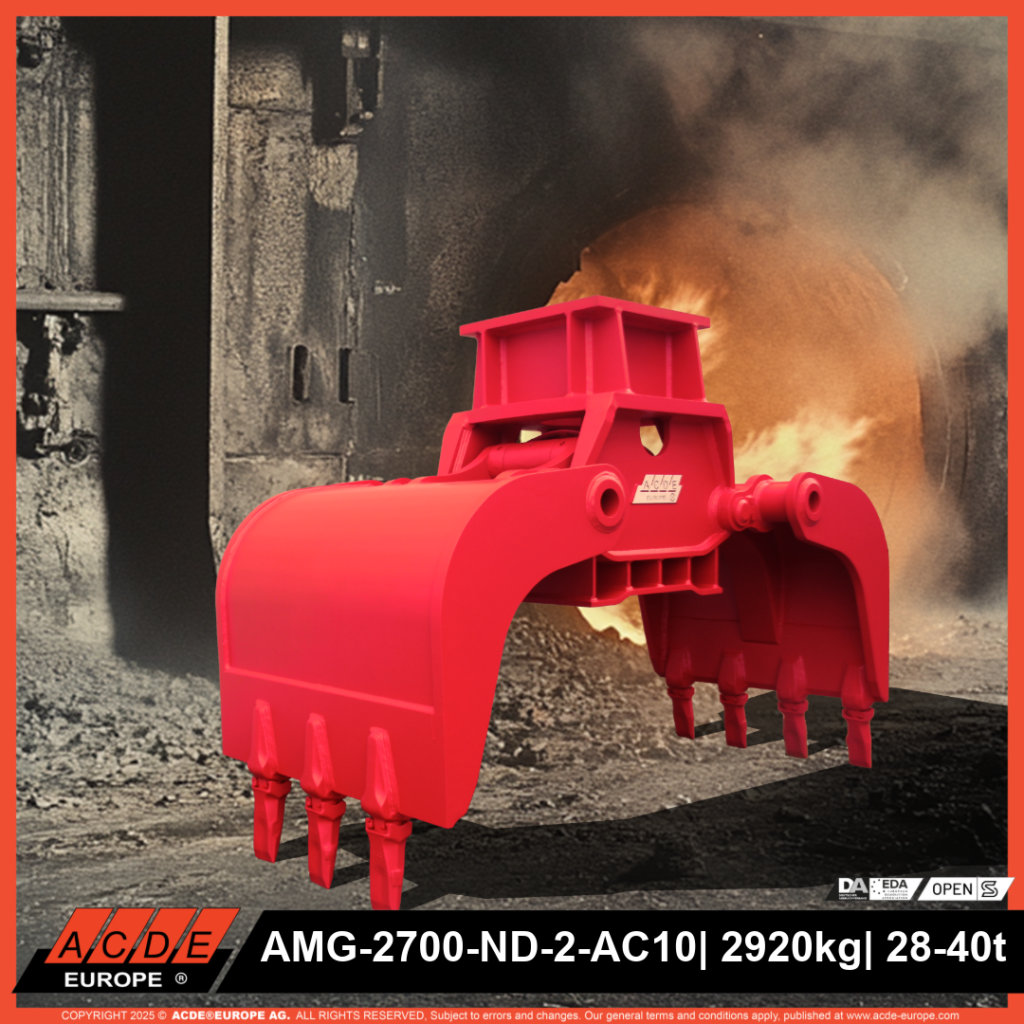

ACDE ABBRUCH SORTIERGREIFER
BROSCHÜRE.PDF

BEDIENUNGSANLEITUNG UND WARTUNGSHANDBUCH.PDF

Drehbar Klein

Klein Ohne Drehung

Drehbar Medium

Medium Ohne Drehung

Drehbar Schwer

Schwer Ohne Drehung

Drehbare

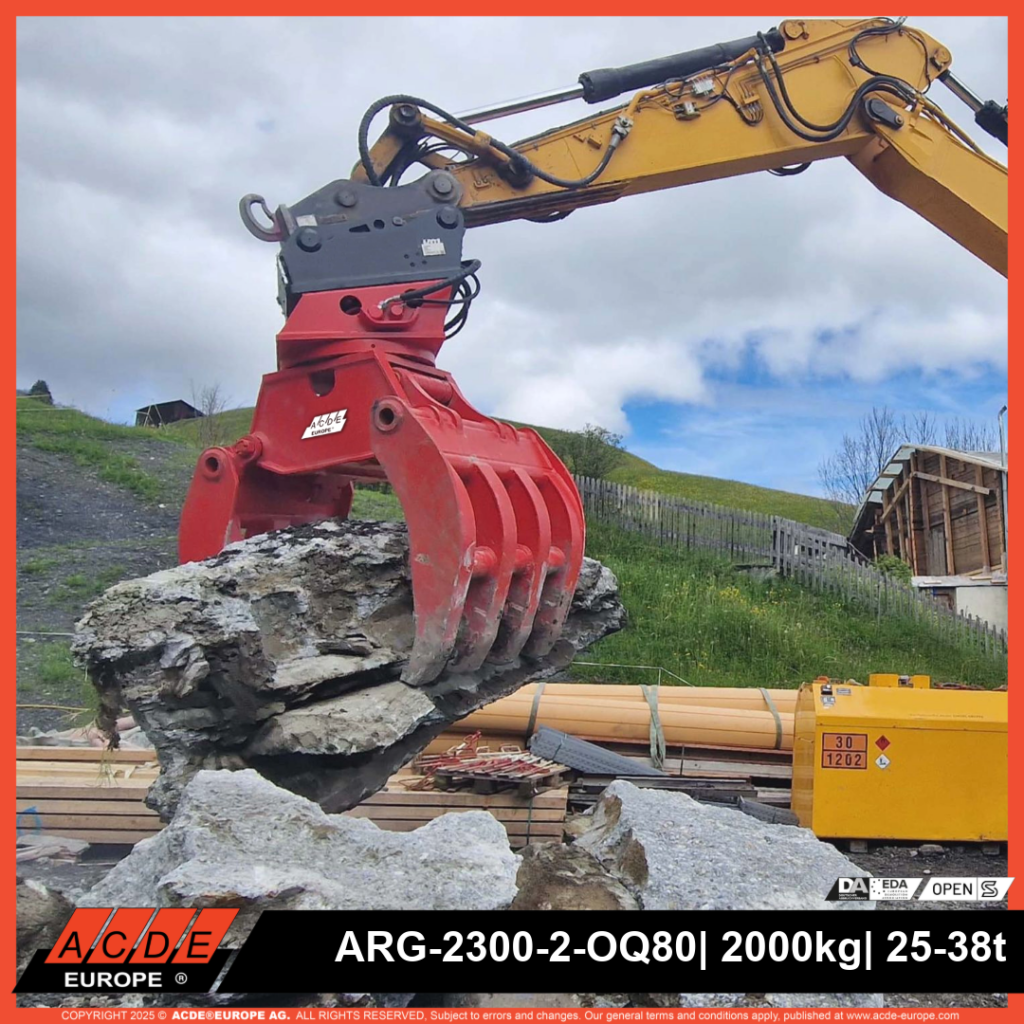

Baum-
greifers

Baumgreifers Ohne
Drehung

Drehbare 7 Zahn Baumgreifers

7 Zahn Baumgreifers Ohne Drehung

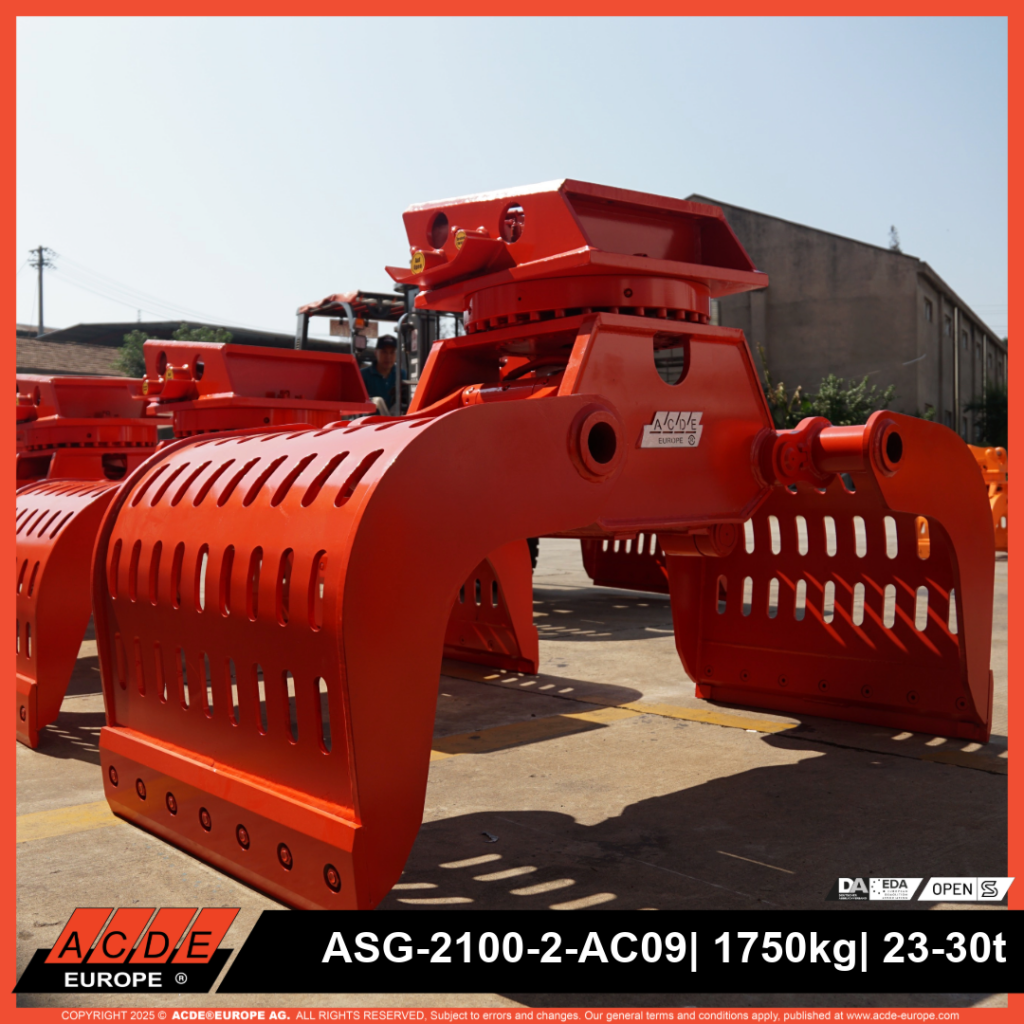

Drehbar Klein

Modell		S75-D	S100-D	S150-D	S200-D	S400-D	S450-D	S452-D	S502-D
Baggergewicht	ton	0,7-1,2	1-2	1,5-3	2,5-5	4-6	5-8	6-11	7-12
Eigengewicht	kg	75	90	140	240	350	400	450	600
Betriebsdruck max.	bar	300	300	300	300	300	300	320	350
Betriebsdruck min. (drehung)	bar	170	170	170	170	190	190	190	190
Betriebsdruck max. (drehung)	bar	210	210	210	210	210	210	210	210
Öldurchfluss max.	l.min.	15	20	25	35	40	50	70	90
Öldurchfluss max. (drehung)	l.min.	5	5	10	10	12	12	15	15
Schalenbreite Löffel	mm	300	350	450	500	600	700	700	600
Gesamthöhe	mm	600	610	700	850	950	1000	1100	1150
Öffnungsweite	mm	600	770	750	1160	1400	1500	1550	1800
Inhalt	ltr.	30	40	70	100	150	200	200	300
Schliesskraft	kn	6	7	15	20	23	24	24	30
Schlauchanschluss kneifen		L10	L10	S12	S12	S12	S12	S16	S16
Schlauchanschluss drehen		L10	L10	L10	L10	L10	L10	S12	S12
Datenblatt		SPEC S75-D	SPEC S100-D	SPEC S150-D	SPEC S200-D	SPEC S400-D	SPEC S450-D	SPEC S452-D	SPEC S502-D
Stückliste		PARTS75-D	PARTS100-D	PARTS150-D	PARTS200-D	PARTS400-D	PARTS450-D	PARTS452-D	PARTS502-D

Klein Ohne Drehung

Modell		S75-ZD	S100-ZD	S150-ZD	S200-ZD	S400-ZD	S450-ZD	S452-ZD	S502-ZD
Baggergewicht	ton	0,7-1,2	1,2-3	1,2-3	2,5-4	4-6	5-9	6 – 11	7-12
Eigengewicht	kg	50	65	100	200	280	330	300	500
Betriebsdruck	bar.	300	300	300	300	300	300	320	350
Öldurchfluss	l/min.	15	20	25	35	40	50	70	90
Schalenbreite Löffel	mm	300	350	450	500	600	700	700	600
Öffnungsweite	mm	600	770	800	1160	1400	1500	1550	1700
Gesamthöhe	mm	420	450	550	650	800	820	875	925
Inhalt	ltr.	30	40	70	100	150	200	200	300
Schliesskraft	kn	6	7	15	20	23	24	24	30
Datenblatt		SPEC S75-ZD	SPEC S100-ZD	SPEC S150-ZD	SPEC S200-ZD	SPEC S400-ZD	SPEC S450-ZD	SPEC S452-ZD	SPEC S502-ZD
Stückliste		PARTS75-D	PARTS100-ZD	PARTS150-ZD-D	PARTS200-ZD	PARTS400-ZD	PARTS450-ZD	PARTS452-ZD	PARTS502-ZD

DREHBAR Medium

Modell		S603-D	S803-D	S903-D	S1003-D	S1102-D	S1202-D	S1402-D	S1702-D	S1802-D	S1900-D
Baggergewicht	ton	10-16	12-20	13-20	16-20	16-25	17-28	20-28	23-30	24-35	25-38
Eigengewicht	kg	840	1000	1050	1070	1400	1500	1600	1750	1800	1900
Betriebsdruck max.	bar	350	350	350	350	350	350	350	350	350	350
Betriebsdruck min. (drehung)	bar	190	190	190	190	190	190	190	190	190	190
Betriebsdruck max. (drehung)	bar	210	210	210	210	210	210	210	210	210	210
Öldurchfluss max.	l.min.	100	120	120	120	150	160	170	170	170	10
Öldurchfluss max. (drehung)	l.min.	25	25	25	25	35	35	35	35	35	35
Schalenbreite Löffel	mm	800	800	900	1000	900	1000	1200	1200	1200	1200
Öffnungsweite	mm	1800	1950	1950	1950	2100	2100	2100	2250	2400	2200
Gesamthöhe	mm	1200	1300	1300	1300	1500	1500	1500	1500	1550	1650
Inhalt	ltr.	400	500	600	700	750	800	850	900	950	900
Schliesskraft	kn	35	46	46	46	55	68	68	80	80	80
Schlauchanschluss kneifen		S20	S20	S20	S20	S25	S25	S25	S25	S25	S25
Schlauchanschluss drehen		S16	S16	S16	S16	S16	S16	S16	S16	S16	S16
Datenblatt		SPEC S603-D	SPEC S803-D	SPEC S903-D	SPEC S1003-D	SPEC S1102-D	SPEC S1202-D	SPEC S1402-D	SPEC S1702-D	SPEC S1802-D	SPEC S1900-D
Stückliste		PART S603-D	PART S803-D	PART S903-D	PART S1003-D	PART S1102-D	PART S1202-D	PART S1402-D	PART S1702-D	PART S1802-D	PART S1900-D

Medium Ohne Drehung

Modell		S603-ZD	S803-ZD	S903-ZD	S1003-ZD	S1102-ZD	S1202-ZD	S1402-ZD	S1702-ZD	S1900-ZD
Baggergewicht	ton	10-16	12-20	13-20	16-20	16-25	17-28	20-28	23-30	25-38
Eigengewicht	kg	600	775	785	800	1100	1200	1300	1400	1500
Betriebsdruck	bar.	350	350	350	350	350	350	350	350	350
Öldurchfluss	l/min.	100	120	120	120	150	160	170	170	180
Schalenbreite Löffel	mm	800	800	900	1000	900	1000	1200	1200	1200
Öffnungsweite	mm	1750	1950	1950	1950	2100	2100	2100	2250	2250
Gesamthöhe	mm	950	1100	1100	1100	1200	1200	1200	1200	1250
Inhalt	ltr.	400	500	600	700	750	800	850	900	900
Schliesskraft	kn	35	46	46	46	55	68	68	80	80
Datenblatt		SPEC S603-ZD	SPEC S803-ZD	SPEC S903-ZD	SPEC S1003-ZD	SPEC S1102-ZD	SPEC S1202-ZD	SPEC S1402-ZD	SPEC S1702-ZD	SPEC S1900-ZD
Stückliste		PARTS603-ZD	PARTS803-ZD	PARTS903-ZD	PARTS1003-ZD	PARTS1102-ZD	PARTS1202-ZD	PARTS1402-ZD	PARTS1700-ZD	PARTS1900-ZD



DREHBAR SCHWER

Modell		S2500-D	S2700-D	S3000-D	S4000-D	S5003-D	S8000-D
Baggergewicht	ton	28-50	30-50	35-50	40-65	45-100	70-120
Eigengewicht	kg	2500	2700	3000	4000	5000	7250
Betriebsdruck max.	bar	350	350	350	350	350	350
Betriebsdruck min. (drehung)	bar	190	190	190	190	190	190
Betriebsdruck max. (drehung)	bar	210	210	210	250	250	250
Öldurchfluss max.	l.min.	200	200	200	250	300	320
Öldurchfluss max. (drehung)	l.min.	35	35	35	40	60	70
Schalenbreite Löffel	mm	1200	1360	1500	1500	1500	1800
Öffnungsweite	mm	2200	2200	2400	2850	3000	3800
Gesamthöhe	mm	1700	1750	1800	1800	2150	2250
Inhalt	ltr.	1000	1100	1300	1500	1600	3600
Schliesskraft	kn	90	90	90	110	130	150
Schlauchanschluss kneifen		S30	S30	S30	SAE	SAE	SAE
Schlauchanschluss drehen		S16	S16	S16	S25	S25	S25
Datenblatt		SPEC S2500-D	SPEC S2700-D	SPEC S3000-D	SPEC S4000-D	SPEC S5000-D	SPEC S8000-D
Stückliste		PART S2500-D	PART S2700-D	PART S3000-D	PART S4000-D	PART S5003-D	PART S8000-D

SCHWER Ohne Drehung

Modell		S2500-ZD	S2700-ZD	S3000-ZD
Baggergewicht	ton	28-40	30-50	35-50
Eigengewicht	kg	1900	2100	2400
Betriebsdruck	bar.	350	350	350
Öldurchfluss	l/min.	200	200	200
Schalenbreite Löffel	mm	1200	1360	1500
Öffnungsweite	mm	2250	2250	2450
Gesamthöhe	mm	1270	1300	1300
Inhalt	ltr.	1000	1100	1300
Schliesskraft	kn	90	90	90
Datenblatt		SPEC S2500-ZD	SPEC S2700-ZD	SPEC S3000-ZD
Stückliste		PARTS2500-ZD	PARTS2700-ZD	PARTS3000-ZD

Drehbare Baumgreifers

Modell		S150-B	S150-B heavy	S450-B	S452-B	S602-B	S802-B	S902-B	S1102-B	S1202-B	S1802-B	S1900-B
Baggergewicht	ton	1,2-3	3,5-5	5-8	6-11	10-16	12-20	12-20	16-24	17-28	20-25	25-35
Eigengewicht	kg	150	200	350	450	800	1000	900	1000	1500	1600	1800
Betriebsdruck max.	bar	300	300	300	320	350	350	350	350	350	350	350
Betriebsdruck min. (drehung)	bar	170	170	190	190	190	190	190	190	190	190	190
Betriebsdruck max. (drehung)	bar	210	210	210	210	210	210	210	210	210	210	210
Öldurchfluss max.	l/min	25	25	50	70	100	120	120	120	160	160	160
Öldurchfluss max. (drehung)	l/min	10	10	12	15	25	25	25	25	35	35	35
Schalenbreite Löffel breit	mm	450	450	550	550	515	735	735	910	910	910	910
Schalenbreite Löffel schmal	mm	400	400	500	500	435	635	632	650	810	810	810
Öffnungsweite	mm	1100	100	1540	1540	2050	2050	2050	2050	2250	2250	2250
Gesamthöhe	mm	765	780	1000	1100	1350	1340		1340	1550	1550	1550
Diameter min.	ltr.	80	80	70	70	120	125		125	200	200	200
Schliesskraft	kn.	15	15	24	24	35	46	46	46	68	68	68
Datenblatt		SPEC S150-B	SPEC S150-B Heavy	SPEC S450-B	SPEC S452-B	SPEC S602-B	SPEC S802-B	SPEC S902-B	SPEC S1102-B	SPEC S1202-B	SPEC S1802-B	SPEC S1900-B
Stückliste		PART S150-B	PART S150-B heavy	PART S450-B	PART S452-B	PART S602-B	PART S802-B	PART S902-B	PART S1102-B	PART S1202-B	PART S1802-B	PART S1900-B

baumgreifers ohne drehung

Modell		B150-ZD	B450-ZD	B602-ZD	B802-ZD	B1202-ZD
Baggergewicht	ton	1,2-3	5-8	10-16	12-20	17-28
Eigengewicht	kg	110	280	560	720	1200
Betriebsdruck max. (drehung)	bar	300	300	350	350	350
Öldurchfluss max. (drehung)	l/min.	25	50	100	120	160
Schalenbreite Löffel breit	mm	450	550	515	735	910
Schalenbreite Löffel schmal	mm	400	500	435	635	810
Öffnungsweite	mm	1100	1540	2050	2050	2250
Gesamthöhe	mm	765	100	1350	1340	1550
Diameter min.	mm	80	70	120	125	200
Schliesskraft	kn	15	24	35	46	68
Datenblatt		SPEC B150ZD	SPEC B450ZD	SPEC B602ZD	SPEC B802ZD	SPEC B1202-ZD
Stückliste		PART B150-ZD	PART B450-ZD	PART B602-ZD	PART B802-ZD	PART B1202-ZD

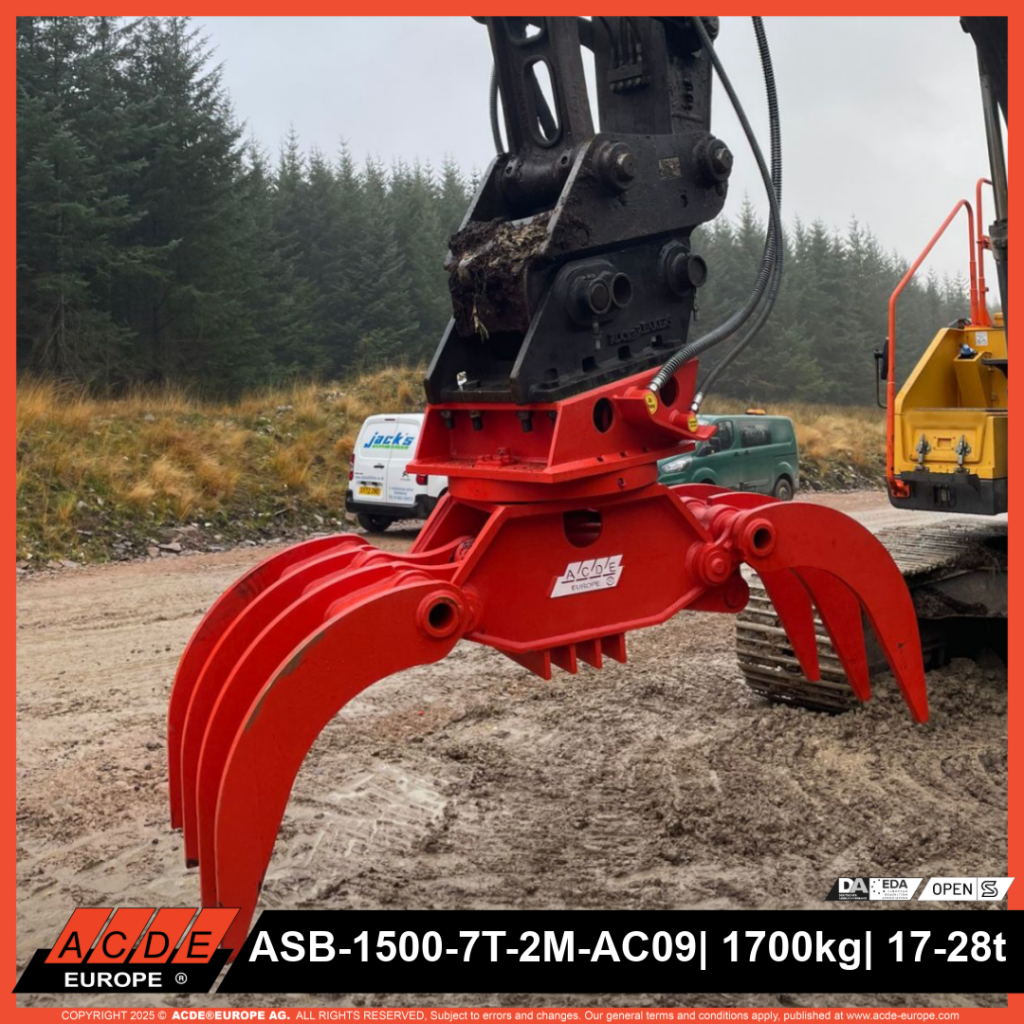

Drehbare 7 ZAHN baumgreifers

Modell		S150-B 7-tand	S150-B 7T heavy	S400-B 7-tand	S450-B 7-tand	S452-B 7-tand	S602-B 7-tand	S802-B 7-tand	S902-B 7-tand	S1102-B 7-tand	S1202-B 7-tand	S1802-B 7-tand	S1900-B 7-tand	S2700-B 7-tand
Baggergewicht	ton	1,5-4	3,5-5	4-8	5-8	6 – 11	10-16	12-20	12-20	16-24	17-28	20-25	25-35	30-50
Eigengewicht	kg	160	210	390	400	490	920	1100	1100	1150	1700	1800	2050	2970
Betriebsdruck max.	bar	300	300	300	300	320	350	350	350	350	350	350	350	350
Betriebsdruck min. (drehung)	bar	170	170	190	190	190	190	190	190	190	190	190	190	190
Betriebsdruck max. (drehung)	bar	210	210	210	210	210	210	210	210	210	210	210	210	210
Öldurchfluss max.	l/min	30	30	40	50	70	100	120	120	120	170	170	170	200
Öldurchfluss max. (drehung)	l/min	10	10	12	12	15	25	25	25	35	35	35	35	40
Schalenbreite Löffel breit	mm	450	450	735	735	735	800	910	910	910	1230	1230	1230	1200
Schalenbreite Löffel schmal	mm	330	330	500	500	500	535	650	652	650	840	840	840	1000
Öffnungsweite	mm	1100	1100	1540	1540	1500	2050	2050	2050	2050	2250	2250	2250	2880
Gesamthöhe	mm	765	780		1000		1350	1340		1340	1550	1550	1550
Diameter min.	ltr.	80	80		70		120	125		125	200	200	200
Schliesskraft	kn.	15	15	24	24	24	35	46	46	46	68	68	68	90
Datenblatt		SPEC S150-B-7T	SPEC S150-B-7T heavy	SPEC S400-B-7T	SPEC S450-B-7T	SPEC S452-B-7T	SPEC S602-B-7T	SPEC S802-B-7T	SPEC S902-B-7T	SPEC S1102-B-7T	SPEC S1202-B-7T	SPEC S1802-B-7T	SPEC S1900-B-7T	SPEC S2700-B-7T
Stückliste		PART S150-B 7-tand	PART S150-B 7T heavy	PART S400-B 7-tand	PART S450-B 7-tand	PART S452-B 7-tand	PART S602-B 7-tand	PART S802-B 7-tand	PART S902-B 7-tand	PART S1102-B 7-tand	PART S1202-B 7-tand	PART S1802-B 7-tand	PART S1900-B 7-tand	PART S2700-B 7-tand

7 ZAHN baumgreifers ohne drehung

Modell		B150-ZD 7-tand	B450-ZD 7-tand	B602-ZD 7-tand	B802-ZD 7-tand	B1202-ZD 7-tand
Baggergewicht	ton	1,5-4	5-8	10-16	12-20	17-28
Eigengewicht	kg	120	330	680	840	1400
Betriebsdruck max.	bar	300	300	350	350	350
Öldurchfluss max.	l/min.	30	50	100	120	170
Schalenbreite Löffel breit	mm	450	735	800	910	1230
Schalenbreite Löffel schmal	mm	330	500	535	650	840
Öffnungsweite	mm	1100	1540	2050	2050	2250
Gesamthöhe	mm	765	100	1350	1340	1550
Diameter min.	mm	80	70	120	125	200
Schliesskraft	kn	15	24	35	46	68
Datenblatt		SPEC S150-ZD-7T	SPEC S450-ZD-7T	SPEC S602-ZD-7T	SPEC S802-ZD-7T	SPEC S1202-ZD-7T
Stückliste		PART S150-ZD 7-tand	PART S450-ZD 7-tand	PART S602-ZD 7-tand	PART S802-ZD 7-tand	PART S1202-ZD 7-tand
